Kuntien vesimittarit

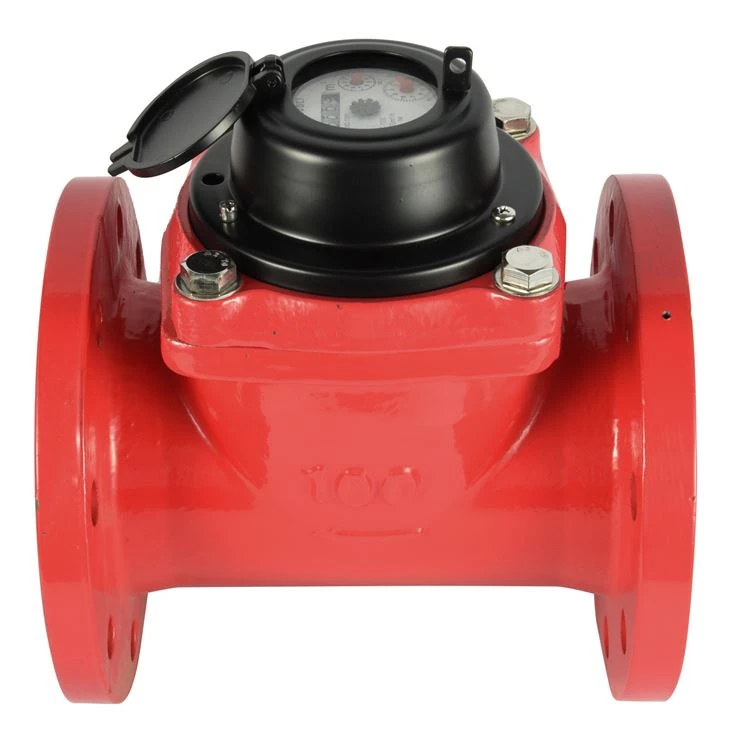

Kuuma kastelu Woltman -vesimittari R20/R25 Dn 40mm - Dn 300mm LXGR on kuumatyyppinen kasteluveden mittari, joka on suunniteltu mittaamaan yksisuuntaisen veden kokonaistilavuus, joka kulkee suuren putkiston läpi kooltaan 40 mm - 300 mm, kuten vesijohtovettä, kaivovettä, jokivesi sekä viemäri, paitsi ...

Lähetä kysely

Kuvaus

Kuntien vesimittarit

LXGR on kuumatyyppinen kasteluveden mittari, joka on suunniteltu mittaamaan yksisuuntaisen veden kokonaistilavuus, joka kulkee suuren putkiston läpi koossa 40 mm - 300 mm, kuten vesijohtovesi, kaivovesi, jokivesi sekä jätevesi, paitsi syövyttävä vesi.

ominaisuudet

* Magneettikäyttö, pienempi lähetysvastus.

* Magneettinen suojus ulkoiseen magneettikentän suojaukseen.

* Irrotettava rakenne, helppo huoltaa.

* Suljettu kuivavalintarekisteri takaa selkeän lukemisen ja pitkän käyttöiän.

* Mittausmekanismi voidaan irrottaa rungosta tarkastusta, huoltoa ja vaihtoa varten, eikä runkoa tarvitse irrottaa putkistosta.

* Vaihdettavat osat.

* Suuri virtauskapasiteetti, alhainen painehäviö, veden iskunkestävyys ja pilaantumisen esto.

* Voidaan varustaa reed -kytkimellä (rekisteri ei voi' ei pyöri). Vakiovaatimukset Tekniset tiedot ovat ISO 4064 -luokan A, R20, R25 -standardin mukaisia

Työolot

Veden lämpötila: ≤50ºC kylmävesimittarille

Veden lämpötila: ≤90ºC käyttövesimittarille

Vedenpaine: ≤1MPa tai 1,6 MPa tai 4,0 MPa valinnainen (10 bar tai 16 bar r 40 bar valinnainen)

Asennusvaatimukset

*Vaakasuoraa asentoa rekisteri ylöspäin suositellaan.

*Putkisto on huuhdeltava ennen asennusta.

*Mittarin tulee olla jatkuvasti täynnä vettä käytön aikana.

Suurin sallittu virhe

Alemmalla vyöhykkeellä Qmin (Q1) mukaan lukien Qt (Q2) lukuun ottamatta on ± 5%.

Ylävyöhykkeellä Qt (Q2) mukaan lukien Qmax (Q4) mukaan lukien on ± 2%(kylmävesimittari).

Ylävyöhykkeellä Qt (Q2) mukaan lukien Qmax (Q4) mukaan lukien on ± 3% (käyttövesimittari). Hot Irrigation Woltman Water Meter R20/R25 DN 40mm to DN 300mm

PÄÄTEKNISET TIEDOT ISO4064: 2003 (vanha standardi) mukaan

Mittarin koko	Mittaus	Suurin virtaus	Nimellisvirtaus	Siirtymävirtaus	Min. Virtaus	Min lukeminen	Max lukeminen
Mittarin koko	Mittaus	Suurin virtaus	Nimellisvirtaus	Siirtymävirtaus	Min. Virtaus	Min lukeminen	Max lukeminen
mm	luokka	m³/h				m³
40	A	20	10	1	0.4	0.0002	999999
50	A	30	15	4.5	1.2	0.0002	999999
65	A	50	25	7.5	2	0.0002	999999
80	A	80	40	12	3.2	0.002	999999
100	A	120	60	18	4.8	0.002	999999
125	A	200	100	30	8	0.002	999999
150	A	300	150	45	12	0.002	999999
200	A	500	250	75	20	0.002	999999
250	A	800	400	120	32	0.002	999999
300	A	1200	600	180	48	0.02	9999999

PÄÄTEKNISET TIEDOT ISO4064: 2005 (uusi standardi) mukaan

Mittarin koko	Mittaus	Q4	Q3	Q2	Q1	Min lukeminen	Max lukeminen
mm	R	m³/h				m³
40	20	20	16	3.2	0.8	0.0002	999999
50	20	31.25	25	5	1.25	0.0002	999999
65	20	50	40	8	2	0.0002	999999
80	20	78.7	63	12.6	3.15	0.002	999999
100	20	125	100	20	5	0.002	999999
125	20	200	160	32	8	0.002	999999
150	20	312.5	250	50	12.5	0.002	999999
200	20	500	400	80	20	0.002	999999
250	20	787	630	126	31.5	0.002	999999
300	20	1250	1000	200	50	0.02	9999999

Mitat ja paino

Hot Irrigation Woltman Water Meter R20/R25 DN 40mm to DN 300mm

Mittarin koko	Pituus L	Leveys B.	Korkeus H.	Liitoskierre			Paino
mm	mm			D	Pulttiympyrä Dia D1	Liitäntäpultti	KG
40	200	256	253	165	125	4xM16	12
50	200	256	253	165	125	4xM16	15
65	200	256	268	185	145	4xM16	15
80	225	276	284	200	160	8xM16	17.5
100	250	286	295	220	180	8xM16	20
125	250	301	310	250	210	8xM16	22
150	300	346	339	285	240	8xM20	33
200	350	373	382	340	295	8xM20	45
250	400	493	433	395	350	12xM20	94
300	450	516	483	445	400	12xM20	114
